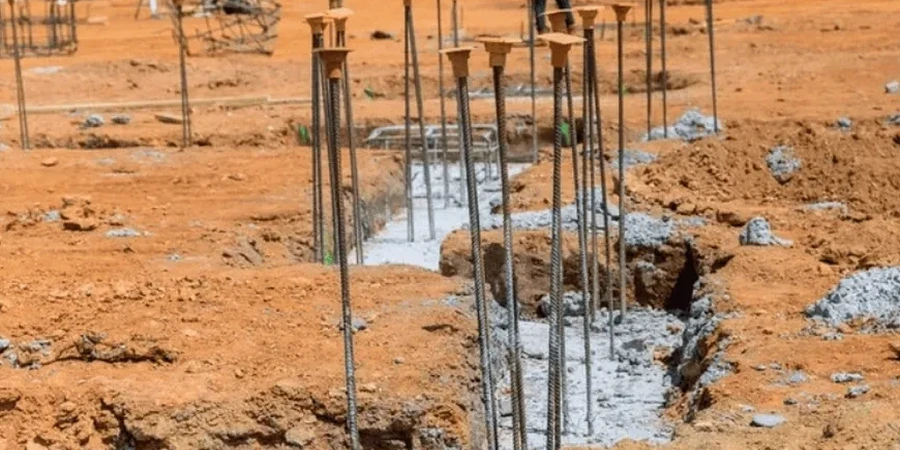

Sur le chantier du nouveau bâtiment tertiaire près de la Presqu'île, les premiers sondages ont révélé une couche d'alluvions très hétérogène sur plus de quinze mètres avant d'atteindre le substratum calcaire. La solution d'une fondation superficielle a été écartée en une matinée. Nous avons immédiatement orienté le maître d'ouvrage vers une conception de fondations sur pieux, seule capable de traverser ces dépôts fluvio-glaciaires instables. Dans la cuvette grenobloise, ce scénario n'a rien d'exceptionnel. La plaine alluviale de l'Isère et du Drac superpose des sables, graviers et argiles molles dont la portance est très variable. Une étude de sol par CPT permet de cartographier ces contrastes avec précision et de caler la profondeur optimale des pieux avant même l'avant-projet.
En contexte fluvio-glaciaire, un pieu mal dimensionné coûte dix fois plus cher à reprendre qu'à étudier correctement en phase APS.
Notre approche et périmètre
Contexte géotechnique local
L'erreur la plus fréquente à Grenoble consiste à sous-estimer l'effet des circulations d'eau souterraines dans le cône de déjection du Drac. La nappe phréatique, très réactive aux crues et à la fonte nivale, peut remonter de plusieurs mètres en quelques jours au printemps. Un pieu foré sans prise en compte de cette fluctuation voit son frottement latéral chuter brutalement par annulation partielle de la contrainte effective. Le risque sismique modéré de la zone 4 impose également de vérifier la reprise des efforts horizontaux par les pieux. Un essai triaxial sur carotte prélevée dans la couche porteuse permet d'affiner les paramètres de résistance au cisaillement en conditions drainées et de sécuriser le modèle numérique de la fondation profonde.
Normes applicables
NF EN 1997-1:2005 (Eurocode 7 – Calcul géotechnique – Partie 1 : Règles générales), NF P94-262:2012 (Justification des ouvrages géotechniques – Fondations profondes), NF P94-500:2013 (Missions géotechniques – Classification et spécifications)
Services complémentaires
Dimensionnement géotechnique des pieux
Calcul de la capacité portante axiale et transversale selon la méthode pressiométrique (NF P94-262), incluant frottement négatif et effet de groupe.
Supervision de campagnes de reconnaissance
Pilotage des essais pressiométriques, sondages carottés destructifs avec enregistrement des paramètres de forage, et essais au pénétromètre statique CPT dans les alluvions.
Étude d'interaction sol-structure (ISS)
Modélisation aux éléments finis du comportement du groupe de pieux sous sollicitations sismiques, avec raideurs de tête et modules de réaction calibrés sur les essais in situ.
Contrôle d'intégrité et réception
Spécifications pour essais d'intégrité par impédance ou transparence sonique sur pieux forés, et protocole de réception des pieux de fondation en phase exécution.
Paramètres typiques
Questions courantes
Quel type de pieu est le plus adapté au sous-sol de Grenoble ?
Dans la plaine alluviale, le pieu foré à la tarière creuse tubé temporairement domine largement. Il traverse efficacement les graves sableuses et les argiles limoneuses sans décomprimer le terrain. En bordure des massifs calcaires, où le rocher est sub-affleurant, le pieu battu préfabriqué peut redevenir pertinent pour un ancrage rapide.
Combien coûte une mission de conception de fondations sur pieux à Grenoble ?
Pour une mission de conception géotechnique complète (phase AVP à PRO), incluant le dimensionnement des pieux, les spécifications des essais et la note de calcul, les honoraires se situent généralement entre 1 420 € et 5 010 €, selon l'envergure du projet et le nombre de pieux à étudier.
Quelle est la profondeur minimale d'un pieu dans la cuvette grenobloise ?
Il n'y a pas de profondeur minimale universelle, mais nous constatons que la plupart des pieux descendent entre 18 et 35 mètres. La cote d'ancrage dépend surtout de la profondeur du toit du substratum calcaire et de l'épaisseur des argiles molles compressibles. Chaque descente de charge appelle une vérification spécifique.
Faut-il un essai de chargement pour chaque pieu ?
Non, la norme NF P94-262 distingue les pieux d'essai (instrumentés et chargés jusqu'à la rupture) et les pieux de contrôle. Sur un chantier courant, on réalise un essai de chargement statique sur un pieu représentatif, puis des contrôles d'intégrité non destructifs sur un échantillon des pieux de production.
Comment intégrer le risque sismique dans la conception des pieux à Grenoble ?
Grenoble étant en zone de sismicité 4, l'Eurocode 8 (NF EN 1998-5) s'applique. Nous vérifions la résistance du pieu aux efforts horizontaux cycliques et le risque de liquéfaction dans les sables saturés de la nappe. Une analyse en poussée progressive (push-over) du groupe de pieux est souvent demandée par le bureau de contrôle.
